영업용(냉난방)

천연가스 냉난방 시스템은 도시가스를 연료로 사용하는 사계절 냉난방 시스템입니다.

  • 냉방기능과 난방기능을 하나의 시스템으로 통합한 사계절 냉난방 시스템
  • 청정 에너지원 도시가스를 연료로 하는 친환경 냉난방 시스템

가스 냉난방 방식에 따른 분류

  • 1. 압축식 냉난방기
    가스 엔진으로 압축기를 구동하여 냉매 (프레온, 암모니아 등)를 압축하여 응축할 때와 증발할 때 열의 이동 작용을 이용
  • 2. 흡수식 냉난방기
    리튬브로마이드 수용액(LiBr)에서 냉매(물)를 가열분리(수증기화)하고 다시 흡수시키는 반복 작업을 통하여 열의 이동작용을 이용

국가적인 차원의 천연가스 냉방필요성 가스,전력의 계절별 수요 격차 완화 및 안정적인 에너지원 수급확보

  • 하절기 전력사용 감소로 최대 전력피크 해소
  • 전력 예비율 높여 전력수급 불안해소
  • 발전소 및 가스저장시설 건설비용 절감
  • 가스와 전력간의 상호보완적 역할 및 에너지이용합리화를 통한 국가경쟁력 제고
가스 및 전력의 수요패턴 표 이미지

가스냉방설치 의무화 – 산업통산자원보 고시 제2014-69호(2014.04.11)

일정규모 이상의 건축물에 중앙집중 냉방설비를 설치할 때에는 해당 건축물에 소요되는 주간 최대 냉방부하의 60% 이상을 심야 전기를 이용한 축냉식, 가스를 이용한 냉방방식, 집단에너지사업허가를 받은 자로부터 공급되는 집단에너지를 이용

1-1.GHP개요

GHP(가스엔진 구동 히트펌프, Gas engine driven Heat Pump)

GHP는 전기모터 대신에 가스엔진으로 압축기를 가동해 냉매를 실내기와 실외기 사이의 냉매관으로 흐르게 하여 액화와 기화를 반복, 여름에는 냉방기로 겨울에는 난방기로 이용하는 가스냉난방 시스템입니다. 전기구동 히트펌프와 실내외기의 외형 및 작동원리는 비슷하나 압축기의 구동력을 전기대신 가스로부터 얻는 데 차이가 있습니다.

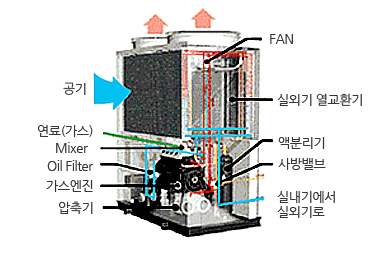

GHP(가스엔진 구동 히트펌프, Gas engine driven Heat Pump)

1-2. GHP 특징

빠르고 강력한 냉난방

가스연소에 따른 배열을 효율적으로 회수하여 제상운전이 불 필요할 뿐만 아니라 난방도달 시간이 전기식 히트펌프에 비하여 빠르며 외기온도 -20℃의 혹한기에도 난방능력이 탁월하여 강력한 난방을 실현

쾌적한 냉난방

가스엔진을 이용하여 압축기를 구동하는 방식으로 전기식의 ON-OFF방식과는 달리 실내온도의 부하량에 따라 엔진 회전수를 제어 (인버터방식)하여 연료소비량을 효율적으로 제어함

저렴한 운전비용

GHP는 실내외기의 소비전력이 전기식 히트펌프에 비하여 1/10에 불과해 계약전력을 낮출 수 있고, 수변전 설비의 저감에 따라 운전비용이 낮으며, 하절기(5월~9월) 저렴한 냉방전용 요금 적용으로 경제성이 뛰어남

간단한 설치 공사

GHP는 실외기와 다양한 실내기로 구성된 개별 공조시스템으로 중앙공조시스템에 비하여 기계실 공간 및 별도의 관리인원이 불 필요함

1-3. GHP 냉난방 원리

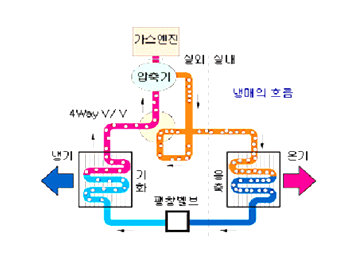

GHP 냉난방 원리: 냉방사이클
냉방사이클
  • 가스엔진으로 구동되는 압축기는 냉매가스를 압축합니다.
  • 압축된 고온·고압의 냉매가스를 실외의 열교환기에서 냉각·응축하여 냉매액을 만듭니다.(응축 시 발생되는 열은 외기로 방출합니다)
  • 응축된 냉매액은 실내 열교환기에서 실내공기의 열을 흡수하여 증발시키는데, 이 과정에서 냉방이 됩니다.
  • 증발된 냉매가스는 다시 압축기로 흡입되어 압축되는 과정을 반복합니다.

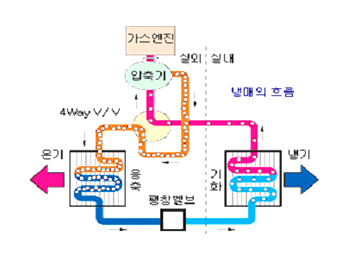

GHP 냉난방 원리: 난방사이클
난방사이클
  • 가스엔진으로 구동되는 압축기에서 냉매가스를 압축합니다.
  • 압축된 고온·고압의 냉매가스는 사방밸브 (4way valve)에 의해 냉매 흐름방향이 바뀌어 실내 열교환기로 흡입됩니다.
  • 실내 열교환기에서 냉매가스는 실내공기에 의해 냉각, 응축 되는데, 이 과정에서 난방이 됩니다.
  • 응축된 냉매액은 실외 열교환기에서 실외공기의 열을 흡수하여 증발합니다 (이때 응축된 냉매액은 가스엔진의 배열에 의해서 가열됩니다.)
  • 증발된 냉매가스는 다시 압축기로 흡입되어 압축되는 과정을 반복합니다.

2-1.BCT - 일체형 흡수식 냉난방기

주 에너지원을 도시가스로 하여 냉난방 및 바닥난방, 급탕을 실현할 수 있는 일체형 흡수식 냉온수기 프레온계열 냉매가 아닌 물을 냉매로 이용하여 건물의 난방과 냉방을 하나의 unit으로 수행하는 열원기기로서, 난방 시에는 기존 보일러와 같이 연료의 연소에 의하여 생성되는 온수를 이용하는 반면 냉방 시에는 흡수식 사이클에 의해 생산되는 냉수를 이용하는 시스템

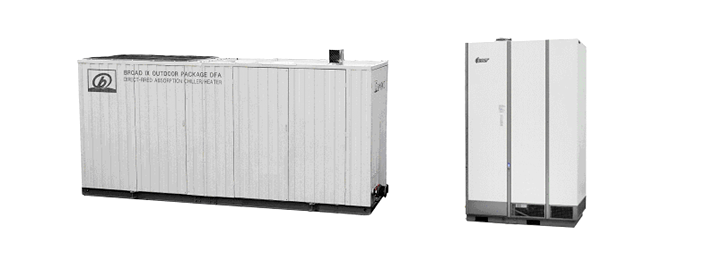

BCT - 일체형 흡수식 냉난방기

2-2. 냉방의 원리

냉방의 원리 이미지
step1 재생
흡수기로부터 들어온 희용액을 가열하여 냉매증기와 농용액으로 만듭니다
step2 응축
흡수기로부터 들어온 희용액을 가열하여 냉매증기와 농용액으로 만듭니다
step3 증발
응축기에서 공급된 냉매액을 고진공하에 냉매를 Tube에 살포하면 Tube내를 흐르는 물로부터 냉매액은 잠열을 빼앗아 냉매증기로되며 Tube내의 물을 차갑게 합니다.
step4 흡수
증발기에서 생성된 냉매증기를 고온재생기에서 공급된 흡수력이 강한 농용액(리튭브로마이드)으로 흡수하여 증발기의 압력을 지속적으로 고진공상태로 유지시킵니다.

2-3. 특징

  • 다양한 실외기 용량으로 중소형 빌딩에 적합한 시스템(4.6~33RT:BCT모델, 66~165RT:BYZ모델)
  • 별도의 부대시설 (냉각탑, 냉동기, 보일러 등)이 불필요
  • 개별냉난방 및 급탕이 필요한 병원, 호텔 등의 업무시설, 교육시설, 종교시설 등에 적용 가능
  • 중앙제어 및 개별제어는 물론, Internet Base 감시 시스템까지 가능한 고급공조시스템
  • 시스템 내구연한이 15~20년으로 초기투자비용 대비 사용 수명 길다
  • 수배관으로 실내기의 선택이 유연하므로 다양한 응용이 가능함
  • 프레온계열 냉매가 아닌 물을 냉매로 사용하는 친환경시스템
