소형열병합발전

에너지 효율을 극대화시킨 고효율에너지 절약 시스템입니다.

청정연료인 천연가스를 연료로 소형 발전기를 가동해 전기와 열을 동시에 생산 이용하는 종합에너지 시스템으로 에너지효율을 극대화시킨
고효율 에너지절약 시스템입니다.

1차 에너지

LNG

  • 발전기
  • 가스
    엔진/터빈
  • 폐열
    회수기
2차 에너지
  • 전기
  • 온수
  • 사용처
사용처
  • 주거시설
    (공동주택,타운하우스)
  • 판매시설(업무용)
  • 의료시설
  • 호텔
  • 스포츠시설
  • 교육시설
  • 산업체

[원동기별 소형 열병합발전 방식] 원동기는 가스엔진, 가스터빈, 연료전지 등이 이용되고 있습니다.

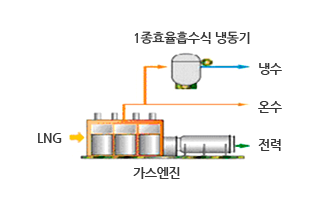

가스엔진 - 1종효율흡수식 냉동기, 냉수, 온수, LNG, 전력으로 구성
가스엔진
  • 발전효율 :
    30% ~ 38% (저위발열량 기준)
  • 배열이용가능효율 :
    45% ~ 50%
  • 배열 :
    온수 (일부 증기로 회수 가능)
  • 용량 :
    8kW ~ 5,000kW
  • 용도 :
    호텔, 병원, 체육시설, 복합빌딩, 상업빌딩, 업무빌딩 등

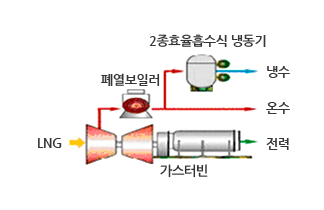

가스터빈 - 2종효율흡수식 냉동기, 폐열보일러, 냉수, 온수, LNG, 전력으로 구성
가스터빈
  • 발전효율 :
    24% ~ 33% (저위발열량 기준)
  • 배열이용가능효율 :
    50% ~ 60%
  • 배열 :
    증기
  • 용량 :
    30kW ~ 10,000kW
  • 용도 :
    건물(호텔, 병원, 백화점 등), 산업체 등

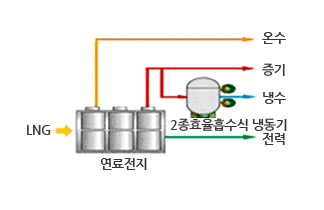

연료전지 - 온수, 증기, 냉수, LNG, 2종효율흡수식 냉동기, 전력으로 구성
연료전지
  • 발전효율 :
    40% ~ 42% (저위발열량 기준)
  • 배열이용가능효율 :
    30% ~ 40%
  • 배열 :
    온수, 증기
  • 용량 :
    50kW ~ 10,000kW
  • 용도 :
    호텔, 병원, 체육시설, 복합빌딩, 상업빌딩, 업무빌딩 (24시간 가동 빌딩)

발전시 발생하는 폐열(온수)을 이용하여 난방/급탕에 이용하므로, 전기만 활용하고 폐열(온수)은 버리는 기존 대형발전소의 발전방식에 비해 많은 에너지를 절감할 수 있습니다. 전문기관의 용역결과 기존의 시스템(대형발전소+가정용 난방) 보다 20∼30%의 에너지절약 및 온실가스 감축효과가 있습니다. 연중 전기사용이 가장 많은 하절기 전력피크부하 감소로 발전소 건설비용을 절감할수 있으며, 수요가의 입장 (특히 공동주택)에서는 전기요금 누진제 부담을 줄일 수 있습니다.

천연가스, 석유, 석탄 에너지 비교 표

천연가스는 연소시 황산화물(SOx)이 전혀 배출되지 않으며, 지구온난화의 주범인 이산화탄소(CO2), 산성비의 원인인 질소산화물(NOx),
분진 배출이 다른 화석연료보다 매우 작습니다.

※ 참고 자료 <에너지 관리공단 타당성 분석결과>

에너지관리공단이 소형열병합발전 도입 의사가 있는 전국 48개 공동주택(아파트단지)에 대해 실시한 타당성 분석 결과입니다.

<분석결과>
대상 세대수 연면적 비고
전국48개 아파트단지 45.493세대 4,598천 ㎡ 12~66평형
에너지 관리공단 타당성 분석결과 그래프
분석결과<기대효과 및 경제성 평가>
  • 가스엔진의 발전용량은 1,000 세대당 평균 약 430kW 정도가 소요되며, 연료비용은 12%증가하나, 전력비용은 88%감소하여 총 32%의 에너지비용 감소
  • 세대당 연간 평균 20∼60만 원 정도 절감할 수 있는 것으로 분석되어 단순 투자비 회수기간은 평균 4.6(3∼8)년으로 나타났으며 현재의 에너지비용 체제하에 다수의 아파트에서 투자 경제성이 있는 것으로 분석됨
